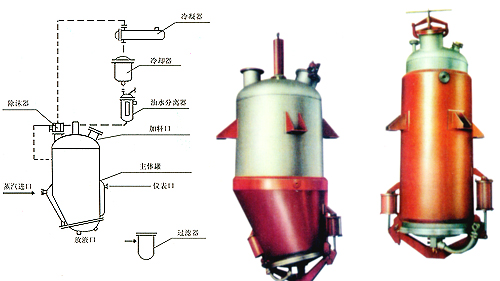

【TQ 系列多功能提取罐】
　本设备可以用于中药、食品、化工行业的常压、水煎、湿浸、热回流、强制循环渗透、芳香油提取及有机溶媒回收等多种工艺操作。具效率高，操作方便等优点。机组装置选材优良，广泛应用制药、食品、化工等行业挥发油的提取。

主要技术参数
　 0.5 1.0 2.0 3.0 6.0
全容积(L) 500 1200 2500 1200 1200
罐内设计压力(MPa) 0.09
夹套内设计压力(MPa) 0.3
罐内允许真空度(MPa) 60
压缩空气压力(MPa) 0.6-0.7
投斜门直径(mm) 300 300 400 300 300
加热面积(M2) 2.4 3.1 4.2 3.1 3.1
冷凝面积(M2) 3 5 5 5 5
冷却面积(M2) 1 1 1 1 1
过滤面积(M2) 0.25 0.25 0.25 0.25 0.25
设备重量(kg) 1000 1500 1800 1500 1500
外形尺寸(mm) φ1400×φ2300 φ1700×φ2900 φ1800×φ3700 φ1700×φ2900 φ1700×φ2900
能耗(kg/h) 200 245 325 245 　
