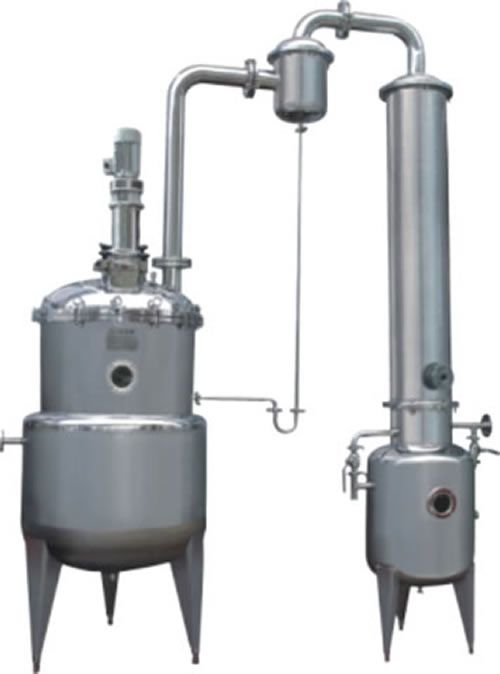

【真空减压浓缩罐】
主要用途：
主要适用于制药、食品、化工等工业部门对液料的浓缩。并且亦能回收酒精和简单的回流提取。
结构：
本设备主要包括浓缩罐、第一冷凝器、汽液分离器、第二冷凝器、冷却器、受液桶六个部件组成，全部有不锈钢制造。浓缩罐为夹套结构，冷凝器为列管式，冷却器为蛇管式。
 |
|

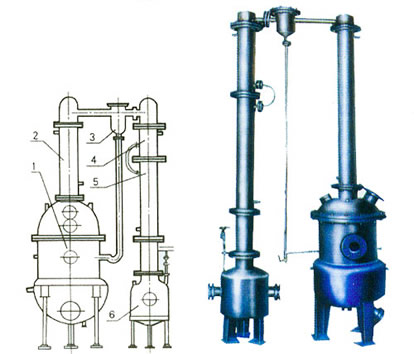

1、浓缩罐 2、第一冷凝器 3、汽液分离器 4、第二冷凝器 5、冷却器 6、受液槽 | 主要技术参数
| |
50 |
100 |
200 |
300 |
500 |
700 |
| 蒸汽压力 Mpa |
≤0.15 |
≤0.15 |
≤0.15 |
≤0.15 |
≤0.15 |
≤0.15 |
| 真空度 mmHg |
≤700 |
≤700 |
≤640 |
≤640 |
≤600 |
≤600 |
| 加热面积 M2 |
0.4 |
0.59 |
0.8 |
1.1 |
1.45 |
1.8 |
| 冷凝面积 M2 |
1.2 |
1.7 |
2.45 |
3.0 |
3.2 |
3.6 |
| 冷却面积 M2 |
0.25 |
0.35 |
0.4 |
0.6 |
0.7 |
0.85 |
| 受热槽容积 L |
15 |
45 |
60 |
76 |
100 |
125 |
| 设备净重 kg |
～350 |
～450 |
～550 |
～650 |
～800 |
～1000 |
| 外形尺寸 长×宽×高 mm |
1200×600×2200 |
1350×750×2200 |
1700×800×2700 |
1700×1000×3400 |
2100×1200×3400 |
2400×1300×3400 | |
|
