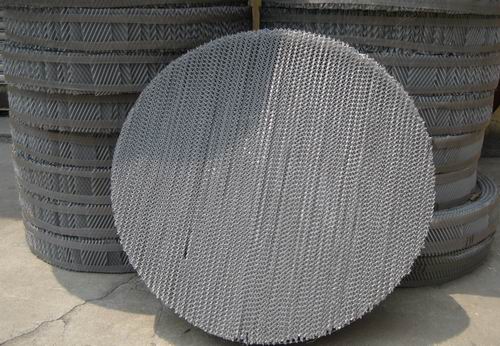

【波纹填料
    我厂在上海化工研究院指导下,专业生产新型高效波纹规整填料及散堆填料,可采用不锈钢、铜 、铝、纯钛、钼五钛、等材质制作。在香料、农药、精细化工、石油化工等领域得到广泛应用。 规整填料分为网孔、丝网、孔板、压延孔板等。 散堆填料主要有:金属鲍尔环填料、金属阶梯环填料、金属环矩鞍即金属英特洛斯填料。 我厂在上海化工研究院指导下,专业生产新型高效波纹规整填料及散堆填料,可采用不锈钢、铜 、铝、纯钛、钼五钛、等材质制作。在香料、农药、精细化工、石油化工等领域得到广泛应用。 规整填料分为网孔、丝网、孔板、压延孔板等。 散堆填料主要有:金属鲍尔环填料、金属阶梯环填料、金属环矩鞍即金属英特洛斯填料 。


sw型网孔波纹填料几何特性参数
填料型号 材质 峰高h mm 比表面积m2/m2 水力直径ah/mm 倾斜角 空隙率% f因子m/s kg/m2 理论塔板no/m 压力降mmhg/m
SW-1型 不锈钢 4.5 643 5.7 45 91.6 1.4-2.2 5-8 2-3.5
SW-1型 6.5 450 9 30 95.5 1.5 4-5 1.6-1.8
丝网波纹填料几何特性参数SC=CY SB=BX
填料型号 材质 峰高h mm 比表面积m2/m2 水力直径ah/mm 倾斜角 空隙率% f因子m/s kg/m2 理论塔板no/m 压力降mmhg/m
CY 不锈钢 4.3 700 5 45 87-90 1.3-2.4 6-9 5
BX 6.3 500 7.3 30 95 2-2.4 4-5 1.5
孔板波纹填料几何特性参数
填料型号 材质 峰高h mm 比表面积m2/m2 水力直径ah/mm 倾斜角 空隙率% f因子m/s kg/m2 理论塔板no/m 压力降mmhg/m
SM125 不锈钢 24 125 35 45 98.5 3 1-1.2 1.5
SM225 12 250 15.8 45 97 2.6 2-3 1.5-2
SM325 8 350 12 45 95 2 3.5-4 1.5
SM425 6.5 450 9 45 93 1.5 3-1 1.8
压延孔板波纹填料几何特性参数
填料型号 材质 理论塔板no/m 峰高h mm 空隙率% 比表面积m2/m2 压力降mmhg/m f因子m/s kg/m2
700Y 不锈钢 5-7 4.3 85 700 7 1.6
500X 3-4 6.3 90 500 2 2.1
250Y 2.5-3   97 250 2.25 2.6
