【填料塔】

　　规整填料塔的分离性能取决于内件，即填料、分布器、收集器等。同时也取决于许多参数，如气体负荷、液体负荷、物料性质、操作压力、填料湿润性能和液体分布不均匀等等。至今不能由填料的几何形状来精确计算塔的分离性能，需要通过填料塔的理论和不同条件下通过试验塔来测定准确数据。用户可根据资料以一级近似程度确定塔的尺寸和需要的填料高度。如果需要经济、合理的结构形式，我厂愿与用户密切合作。

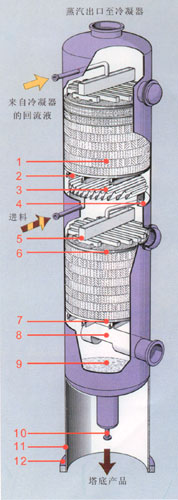

1、规整填料
2、支撑栅板
3、液体收集器
4、集液环
5、多级槽式液体分布器
6、填料压圈
7、支撑栅板
8、蒸汽入口管
9、塔底
10、至再沸器循环管
11、裙座
12、底座环
此结构适合于直径大于等于800mm的填料塔。

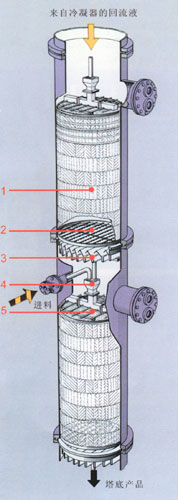

1、规整填料
2、支撑栅板
3、液体收集器
4、降液管
5、管式液体分布器
此结构适合于直径小于800mm的填料塔。
